BAN-F01C
E:Aoエラーは電気錠制御盤と電気錠アダプターとの間で通信が取れていない時に発生するエラーです。自動扉からの解錠入力線をリモート出力端子に接続して使用する場合は、電気錠アダプターをTB2の①②電気錠用端子へ接続をお願いいたします。
※電気錠アダプターの先には何も接続しませんが、ぶら下げておかないとE:Aoエラーが発生します。
※電気錠アダプターの先には何も接続しませんが、ぶら下げておかないとE:Aoエラーが発生します。
BAN-F01C
「自動扉 開扉入力あり」で使用する場合、自動扉アダプター Ns-r500のループ状になっている黄線の中央をニッパーで切断し、自動扉側の開扉出力ラインへ接続をお願いします。
白線2本は自動扉の解錠入力端子へ接続をお願いします。
白線2本は自動扉の解錠入力端子へ接続をお願いします。
BAN-F01C
黄線を切りっぱなしにすると、電気錠制御盤側に開扉ランプがついたままになります。
切り離した黄線同士を接続することで開扉ランプは消灯します。
切り離した黄線同士を接続することで開扉ランプは消灯します。
BAN-F01C
電気錠アダプタは、電気錠制御盤 BAN-F01Cと電気錠(他社製品)を接続するための機器になります。電気錠アダプタを使用することで、電気錠から電気錠制御盤までの通信線を2線式にすることが可能となっています。
BAN-F01C
下記接続・設置方法があります。
弊社推奨は扉内（電気錠からの配線に直接接続）になります。
① 扉内(電気錠の上下の隙間) ※弊社推奨
② 電気錠扉枠側、通電金具設置箇所スペース
③ 電気錠扉近くの天井にボックスを付けてその中に収納
④ 電気錠制御盤の裏等に収納
※電気錠制御盤の中に電気錠アダプターを収めると、熱で基盤が誤動作したり、破損する可能性が高くなります。
弊社推奨は扉内（電気錠からの配線に直接接続）になります。
① 扉内(電気錠の上下の隙間) ※弊社推奨
② 電気錠扉枠側、通電金具設置箇所スペース
③ 電気錠扉近くの天井にボックスを付けてその中に収納
④ 電気錠制御盤の裏等に収納
※電気錠制御盤の中に電気錠アダプターを収めると、熱で基盤が誤動作したり、破損する可能性が高くなります。
BAN-F01C
荷物の搬入などで電気錠を連続的に解錠状態にしておきたいときは、連続解錠ボタンをご使用ください。
施錠する場合は、扉を閉じてからもう一度連続解錠ボタンを押していただきますようお願いいたします。
施錠する場合は、扉を閉じてからもう一度連続解錠ボタンを押していただきますようお願いいたします。
BAN-F01C
パトライトからの配線をリレーユニット RY-01の解錠出力端子へ接続していただくことで、解錠時にライトを光らせることが可能です。
※ RY-01はオプション品です。
※ RY-01はオプション品です。
BAN-F01C
BAN-F01Cにオプションのリレー基盤(RY-01)を接続して警報を出力することは可能ですが、開扉警報だけを出力することはできません。
（解錠不良、施錠不良、こじ開け発生時も、一括りに警報として出力されます。）
（解錠不良、施錠不良、こじ開け発生時も、一括りに警報として出力されます。）
BAN-F01C
以下の方法で盤面操作以外で連続解錠状態とすることが可能です。
・弊社製品の連続解錠ボタン付き操作表示器 B-9615F を設置する。
・外部入力（インターホン入力）に連続メイク信号を入れる。（メイク状態の間、解錠状態となります。ブレイク後解錠時間経過後施錠されます。）
・動作モードをAモード(自動施錠)からBモード(繰り返し施錠)に変更する。
・弊社製品の連続解錠ボタン付き操作表示器 B-9615F を設置する。
・外部入力（インターホン入力）に連続メイク信号を入れる。（メイク状態の間、解錠状態となります。ブレイク後解錠時間経過後施錠されます。）
・動作モードをAモード(自動施錠)からBモード(繰り返し施錠)に変更する。
BAN-F01C

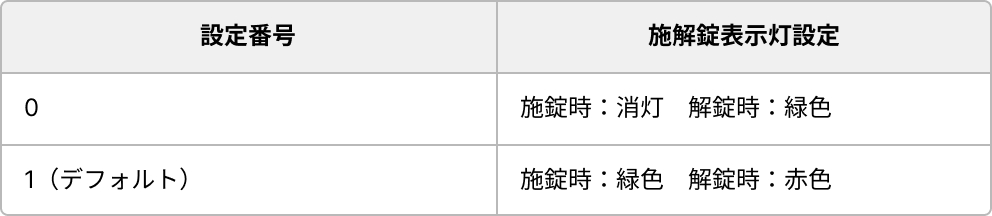

電気錠設定モード「6：施解錠表示灯設定」にて、下表のいずれかの表示動作に設定することが可能です。
出荷時設定（デフォルト設定）は、設定番号１に設定されています。
表示灯は、「一回解錠時」は設定色にて点滅し、「連続解錠時」は点灯します。
出荷時設定（デフォルト設定）は、設定番号１に設定されています。
表示灯は、「一回解錠時」は設定色にて点滅し、「連続解錠時」は点灯します。
C3830N
①1回解錠ボタン
②連続解錠ボタン
③ひし形ボタンの向かって左端
④登録ボタン孔
の4か所を同時に押して、通常表示
（ハイフン4つ）に切り替わるとリセット完了です
※暗証番号、各種設定等は変更されません
②連続解錠ボタン
③ひし形ボタンの向かって左端
④登録ボタン孔
の4か所を同時に押して、通常表示
（ハイフン4つ）に切り替わるとリセット完了です
※暗証番号、各種設定等は変更されません
C3830N
電源コードやバッテリーの接続を確認し、数分おいてから再度お試しください。
それでも動かない場合は、故障の可能性がありますのでサポートまでご連絡ください。
それでも動かない場合は、故障の可能性がありますのでサポートまでご連絡ください。
C3830
①1回解錠ボタン
②連続解錠ボタン
③ひし形ボタンの向かって左端
④登録ボタン孔
の4か所を同時に押して、通常表示
（ハイフン4つ）に切り替わるとリセット完了です
※暗証番号、各種設定等は変更されません
②連続解錠ボタン
③ひし形ボタンの向かって左端
④登録ボタン孔
の4か所を同時に押して、通常表示
（ハイフン4つ）に切り替わるとリセット完了です
※暗証番号、各種設定等は変更されません
C3830
電源コードやバッテリーの接続を確認し、数分おいてから再度お試しください。
それでも動かない場合は、故障の可能性がありますのでサポートまでご連絡ください。
それでも動かない場合は、故障の可能性がありますのでサポートまでご連絡ください。
